Жесткость при изгибе: осевая 800-1200 Н-м/° (регулируется)
Передача крутящего момента: ≥4000 Н-м (без относительного скольжения)
Усталостный ресурс: сертификат ISO 13679 CAL IV (имитация условий эксплуатации скважины в течение 2000 часов)
Подробная информация о продукте
Обзор системы

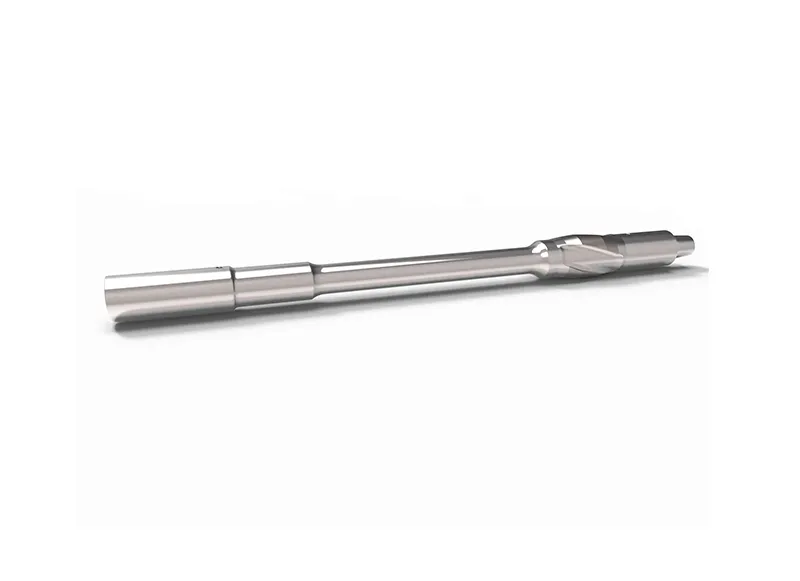

Скважинный гибкий шарнир (DFJ) - это основной шарнирный компонент системы направленного бурения, который располагается в ключевом положении бурильной колонны в сборе (обычно рядом с буровым долотом или направляющим инструментом) и обеспечивает точное управление траекторией ствола скважины за счет регулируемой упругой деформации. Устройство может обеспечивать непрерывную скорость откоса ±3°/м при сохранении эффективности передачи давления при бурении и подходит для сверхдлинного горизонтального участка добычи сланцевого газа (>3000 м), скважин с большим вытеснением (ERD) и других сложных условий работы.
| Классификация | Подпункт | Технические параметры/Описание |
| Основная структура и технические характеристики | ||
| 1.Конструкция многокорпусной муфты | Упругий элемент | - Сильфон из титанового сплава (TC4 ELI, усталостный ресурс >1×10⁶ циклов) - Резиновая втулка с наноармированием (твердость по Шору 85А, термостойкость 175℃) |
| Механизм перемещения | - Универсальный шарнир с шаровым шарниром (угол поворота ±15°) - Камера гидравлической компенсации (диапазон баланса давления 0-70 МПа) |
|
| 2.Динамические характеристики | Жесткость при изгибе | Осевая нагрузка 800-1200 Н·м/° (регулируется) |
| Передача крутящего момента | ≥4000 Н·м (без относительного скольжения) | |
| Усталостная долговечность | Сертификат ISO 13679 CAL IV (2000 часов в моделируемых скважинных условиях) | |
| 3.Интегрированная сенсорная система | Мониторинг деформации | - Волоконная брэгговская решетка (FBG) (разрешение деформации 1με) - Инерциальный модуль MEMS (точность определения угла поворота 0,1°) |
| Диагностика рабочего состояния | - Анализ спектра вибрации (полоса пропускания 0-500 Гц) - Оперативное обнаружение частиц износа (индуктивный датчик) |
|
| Ключевые технологические достижения | Регулировка жесткости | Механизм активной регулировки на основе сплава с памятью формы (SMA) (время отклика |
| Оптимизация соединения с гидростатической структурой | Моделирование соединения CFD-DEM (максимальное снижение сопротивления на 18%) | |
| Герметизация в экстремальных условиях | - Уплотнительное кольцо из композитного материала металл/неметалл (степень утечки - Самокомпенсирующееся манжетное уплотнение из ПТФЭ (сопротивление перепаду давления 35 МПа) | |
| Типичные варианты применения | Поворотная направляющая система (RSS) | Совместим с направляющими лопатками для "геометрического наведения + гибкого откидывания". |
| Бурение сверхглубоких скважин | Снижает усталость бурильных труб на участках с большим наклоном (>10°/30 м). | |
| Интеллектуальное завершение работ | Служит в качестве амортизатора для скважинных деформационных швов (компенсирует тепловую деформацию). | |
| Технические проблемы и тенденции развития | Существующие узкие места | - Эффект ползучести упругих элементов при высокой температуре (>200℃) - Распространение трещин в материале из-за высокочастотных крутильных колебаний (>20 Гц) |
| Инновационное направление | 4D-печать решетчатых конструкций переменной жесткости |
НАСТРАИВАЙТЕ В СООТВЕТСТВИИ С ВАШИМИ ПОТРЕБНОСТЯМИ
Наша компания может настроить различные мощности генератора бурового раствора, источника питания выпрямителя, гидравлического модуля, общей программы бурения, прецизионных инструментов для обработки прецизионных деталей
