Блок рулевого управления

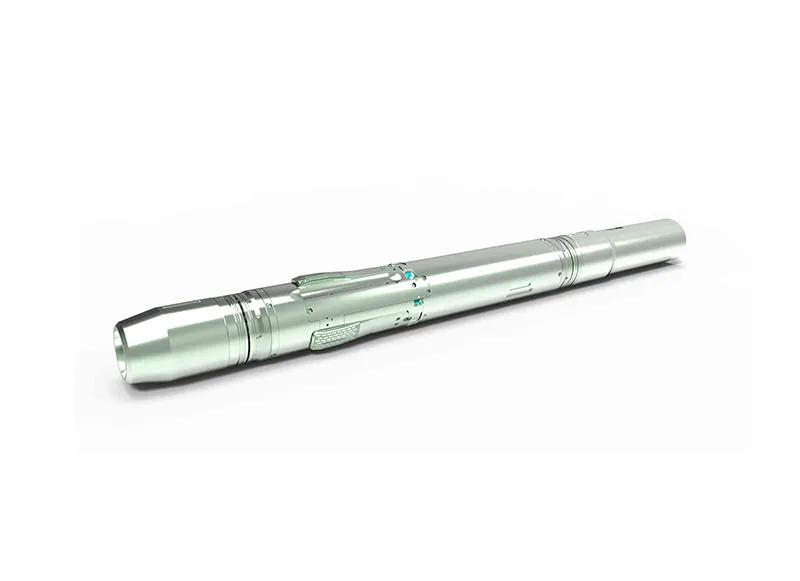

Профессиональный анализ рулевого инструмента G3 (поворотная управляемая система AutoTrak™ G3)

Подробная информация о продукте

Обзор системы

Рулевой инструмент Baker Hughes AutoTrak™ G3 представляет собой отраслевой эталон технологии поворотно-откидного рулевого управления третьего поколения. Благодаря полноповоротному рулевому механизму он обеспечивает бесступенчатое регулирование скорости подъема (0-15°/30 м) при повороте бурильной колонны на 360°. В систему встроен высокоточный измерительный модуль ближнего радиуса действия (3000 м) на месторождениях сланцевой нефти, для бурения на большой глубине (ERD) и разработки тонких пластов (

Классификация	Подробности
Основные технические характеристики	1 Система векторной тяги Три независимых электрогидравлических привода: - Высокочастотные сервоклапаны (время срабатывания - Максимальная сила тяги одной накладки 28 Кн (программируемая компенсация давления) Динамическая регулировка смещения: - ПИД-алгоритм на основе ПЛИС для управления скважинным инструментом (точность ±0,8°) - Технология компенсации вращения (поддерживает стабильность вектора тяги при 200 оборотах в минуту)
	2 Системы измерения вблизи долота Пятипараметровый мониторинг в режиме реального времени: - Азимутальная гамма (16-секторное изображение, разрешение 1°) - Кольцевое давление (0-200 МПа, точность ±0,1%) - Угол наклона долота (инерциальный модуль MEMS, точность ±0,1°) Высокоскоростная передача данных: - Электромагнитная связь на малых расстояниях (2,4 ГГц, 256 Кбит/с) - Синхронизация в реальном времени с максимальным значением MWD (задержка менее 0,5 с)
	3. Конструкция, устойчивая к воздействию экстремальных условий окружающей среды Система материалов: - Алмазоподобное углеродное покрытие рулевых накладок (степень износа - Гидравлические магистрали из сплава на основе никеля (стойкость к 3000 ppm H₂S) Терморегулирование: - Система охлаждения с циркуляцией силиконового масла (непрерывная работа при температуре 175 ℃) - Контроль температуры материала с фазовым переходом (PCM) в отсеке электроники (максимальная допустимая температура 200 ℃)
Основные технические новшества	Интеллектуальный алгоритм предотвращения прилипания: определяет тенденцию к прилипанию и проскальзыванию по спектру вибрации (0-500 Гц) и автоматически регулирует распределение тяги Адаптивная литологическая характеристика: Динамически оптимизирует скорость нарастания, используя удельное сопротивление LWD (ADN™). Модульная быстросъемная конструкция: Гидравлический блок может быть заменен в течение 30 минут на буровой площадке
Типичные эксплуатационные характеристики	Повышение производительности: Достигается средняя производительность в сланцах Пермского бассейна 35 м/ч (на 40% выше, чем при использовании обычных инструментов) Точность управления траекторией: Колебания вертикальной глубины Показатель надежности: Наработка на отказ достигает 1500 часов (сертифицирован по API 19G)
Направления технического развития	Интеграция Digital twin: связь с облачной платформой DecisionSpace® для виртуального моделирования внутрискважинного процесса Оптимизация управления с помощью искусственного интеллекта: Машинное обучение для определения литологии (на основе спектров вибрации вблизи долота) Экологичная гидравлическая система: Биоразлагаемое гидравлическое масло (соответствует экологическим стандартам OSPAR)
Рабочий статус продукта	Этот продукт накопил более 8 миллионов метражей по всему миру, установив рекорд в 4265 миллионов метражей за один раз на месторождении сланцевого газа в Южной Сычуани. Его архитектура trinity, состоящая из "вращения +тяги +измерения", стала парадигмой проектирования современных поворотных управляемых систем. В последней версии G5 достигнуто геологическое разрешение в миллиметровом масштабе в сотрудничестве с LWD imaging (UltraTrac™).
