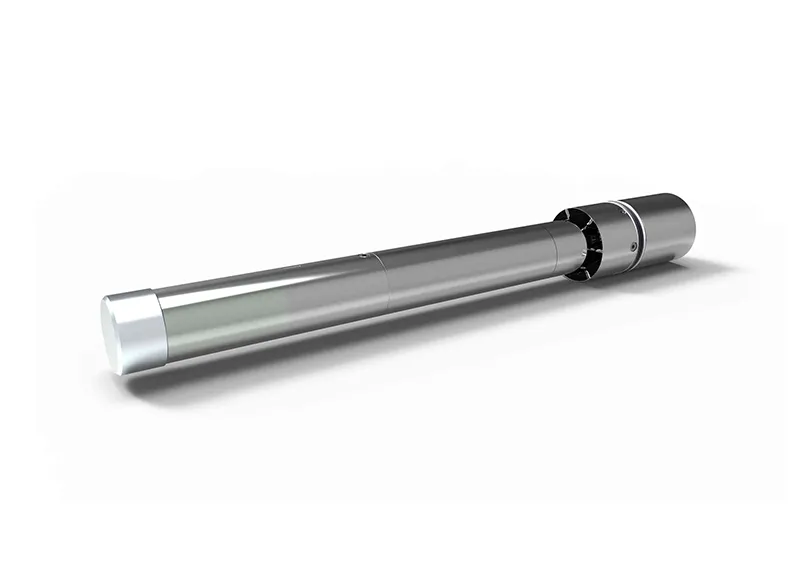

Генератор импульсов непрерывного действия выполнен в виде сложенного клапана с максимальным углом открытия и закрытия ±12° и оснащен двигателем с максимальной мощностью 630 Вт. Вращение управляет открытием и закрытием сложенного клапана. Импульс движения бурового раствора генерируется клапанной пластиной-пульсатором. Эта клапанная пластина представляет собой устройство, которое ограничивает диаметр канала подачи бурового раствора. Оно использует сигналы данных для управления работой двигателя, тем самым приводя в действие клапанную пластину и генерируя импульсы давления.
Скважинные данные преобразуются в импульсную волну давления, и импульсы давления распространяются вверх по скважине вдоль бурового инструмента, тем самым передавая данные на землю.
Клапанная пластина генератора импульсов приводится в движение трехфазным двигателем, и клапанная пластина вращается.
Подробная информация о продукте
Характеристики продукта:
1. При использовании высокочастотных импульсов от 0 до 40 Гц для генерации непрерывных сигналов скорость передачи значительно повышается, а максимальная длительность импульса может достигать 40 бит/с.
2. Максимальная мощность составляет 630 Вт, открытие и закрытие распределительного клапана с прямым приводом обеспечивает максимальный крутящий момент в 15 Нм, а гидравлическое масло впрыскивается внутрь для смазки и охлаждения.
3. Вращатель использует 5 противоположных полюсов для обеспечения более высокой точности и разрешения.
Параметры продукта:
-Крутящий момент вращения: 4-15 Нм
-Выдерживаемое напряжение: 25000 фунтов на квадратный дюйм
- Термостойкость: 150 ℃
-Максимальный угол наклона: ±12° (механический предел ±15°)
-Максимальная потребляемая мощность: 630 Вт (90 В при 7 А)
-Зазор между пластинами клапана: 1,5-2,3 мм
Недостаток:
Многоярусная конструкция клапанов пластинчатого типа предъявляет относительно высокие требования к условиям работы.
НАСТРАИВАЙТЕ В СООТВЕТСТВИИ С ВАШИМИ ПОТРЕБНОСТЯМИ
Наша компания может настроить различные мощности генератора бурового раствора, источника питания выпрямителя, гидравлического модуля, общей программы бурения, прецизионных инструментов для обработки прецизионных деталей
