Двусторонняя связь Типа 1

Интеллектуальная корреляция пластов: алгоритмы машинного обучения для автоматической идентификации маркерного слоя

Структурная интерпретация в режиме реального времени: 3D-проекция траектории скважины в сочетании с инверсией наклона пласта

Быстрая интеграция интерфейса: Плавное объединение данных с поворотно-управляемой системой AutoTrak (задержка менее 0,2 с)

Подробная информация о продукте

Обзор системы

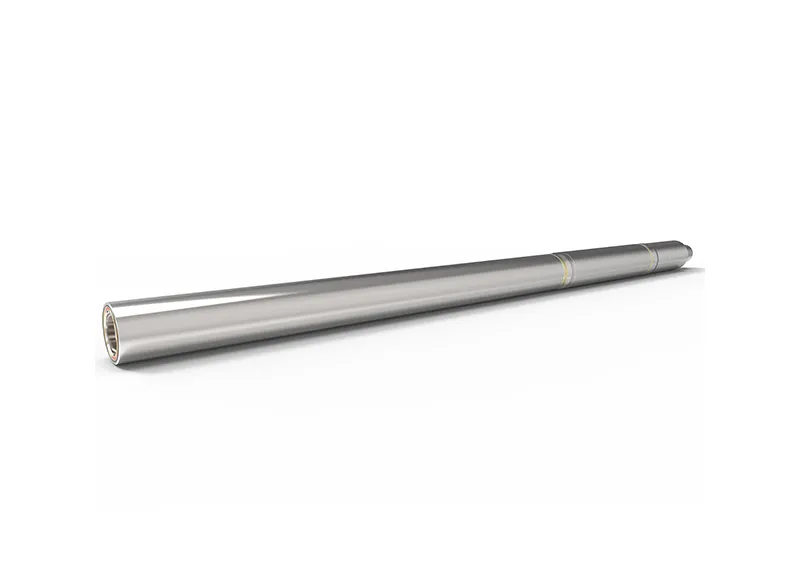

Система BCPM1 (азимутальная гамма-метрия вблизи долота) представляет собой технологию нового поколения компании Baker Hughes для каротажа керна в процессе бурения (LWD) для геонавигации. Используя технологию всенаправленной гамма-визуализации на 360°, эта система получает характеристики радиоактивности пласта в режиме реального времени на расстоянии всего 0,8 м за долотом. В сочетании с возможностями азимутальных измерений высокого разрешения она обеспечивает геологическое разрешение на уровне сантиметров для выявления тонких пластов (<1м), пересечения разломов и оптимизации зон наилучшего восприятия, значительно повышая скорость контакта с пластом в сложных углеводородных пластах.

Классификация	Подпункт	Технические параметры/Описание
Основные технические характеристики
1 Азимутальная гамма-система обнаружения	Детекторная решетка	16-секторные кристаллические детекторы NaI(Tl), энергетическое разрешение 7% при 662 кэВ; динамический диапазон 0-1000 API, нелинейная погрешность ±2%
	Характеристики выборки	интервал выборки по вертикали 5 см (в 4 раза больше, чем у обычного LWD); разрешение по азимуту 22,5°, 4 полных оборота в секунду
2 динамических измерения ближнего радиуса действия	3-осевая инерциальная навигация	MEMS-гироскоп (стабильность смещения 0,1°/ч); точность измерения наклона ±0,15° (на расстоянии 0,5 м от долота)
	Синхронизированные параметры бурения	Измерение колебаний/крутящего момента (диапазон 0-50 Кн/±5 Кн·м); анализ спектра вибрации (полоса пропускания 0-200 Гц)
3 Возможность адаптации к экстремальным условиям эксплуатации	Конструкция, устойчивая к давлению	Корпус, работающий под давлением 175 МПа (соответствует стандарту API 19G), защита из титанового сплава (ударопрочность 50 г)
	Терморегулирование	Высокотемпературная электроника (класс HT-200), охлаждение с помощью тепловых трубок, непрерывная работа при температуре 150°C
Технологические инновации	Интеллектуальная корреляция пластов	Алгоритмы машинного обучения для автоматической идентификации маркерного слоя
	Структурная интерпретация в режиме реального времени	3D-проекция траектории скважины в сочетании с инверсией наклона пласта
	Быстрая интеграция интерфейса	Плавное объединение данных с поворотно-управляемой системой AutoTrak (задержка менее 0,2 с)
Типичные эксплуатационные характеристики	Возможность идентификации тонких пластов	Вероятность успешного бурения пласта толщиной 0,6 м в трудноизвлекаемых нефтяных слоях бассейна Ордос достигает 92%
	Скорость реагирования	на 3-5 м выше, чем у обычного LWD, при обнаружении изменений границы раздела пластов
	Показатель надежности	Наработка на отказ 1200 часов (проверена в условиях 1000 ppm H₂)
Технический Направление эволюции	Расширение спектральной гаммы	Анализ содержания K/U/Th элементов в режиме реального времени
	Интеграция волоконно-оптических датчиков	Распределенный синхронный мониторинг температуры/вибрации
	Применение цифрового двойника	Геологическое моделирование в режиме реального времени с помощью платформы DecisionSpace

Эта система была внедрена на более чем 300 скважинах в ключевых регионах, включая сланцевый газ провинции Сычуань и трудноизвлекаемую нефть Синьцзян-Маху, продемонстрировав повышение средней рентабельности добычи на 25% и доведя показатели контакта с геологическими объектами до 98,7%. Его архитектура "почти битовая выборка с высокой плотностью" устанавливает новые отраслевые стандарты для технологий геонавигации.
