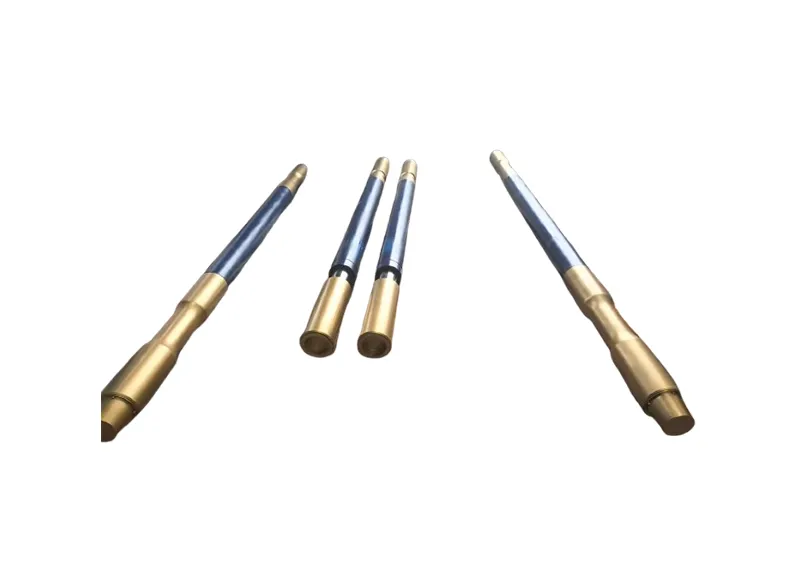

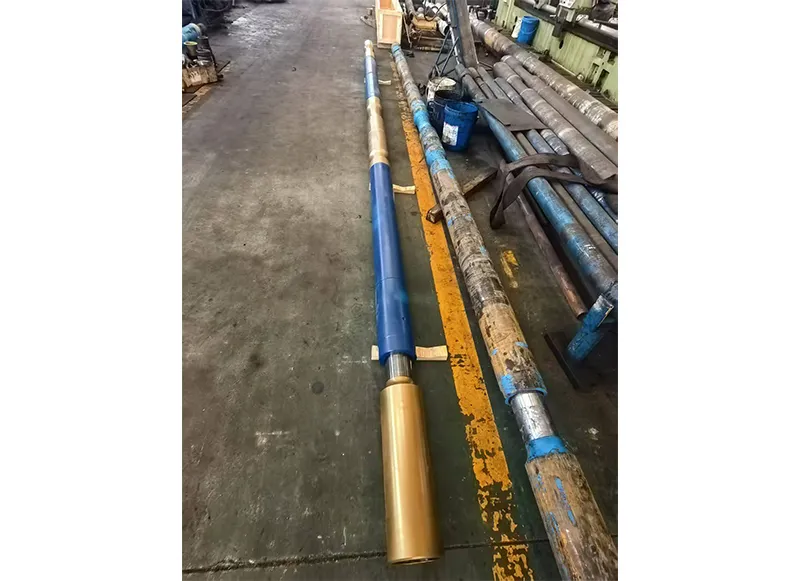

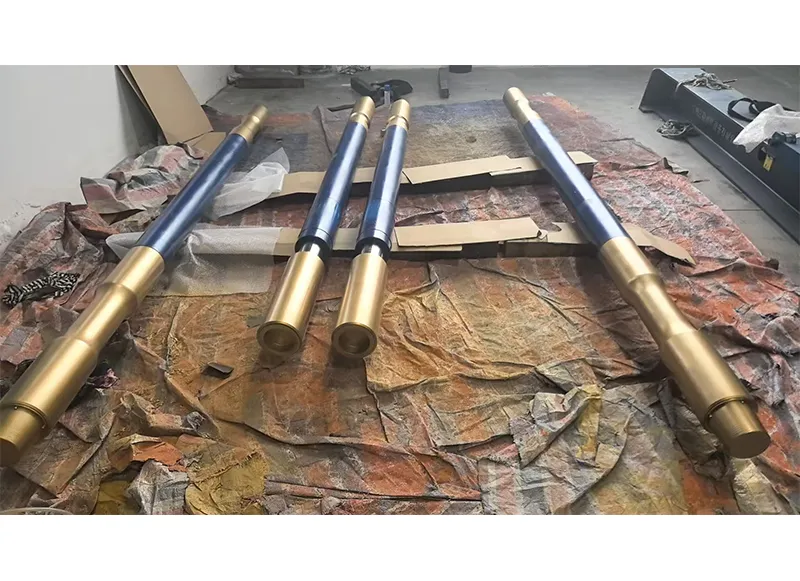

Гидравлический генератор колебаний

Гидравлический генератор колебаний предназначен для повышения эффективности передачи колебаний и уменьшения трения между буровым инструментом и стволом скважины за счет продольной вибрации, создаваемой гидравлическим воздействием бурового раствора, особенно при направленном бурении, для улучшения передачи колебаний и уменьшения крутильных колебаний. Это скважинный инструмент, используемый для устранения перепада забойного давления в скважине и улучшения передачи колебаний. Стабильная передача колебаний улучшает регулировку поверхности инструмента долота, что позволяет бурить дальше до целевого слоя. При сверлении не требуется слишком много усилий для настройки поверхности инструмента, поддержания стабильности поверхности инструмента и улучшения резкости. Его можно использовать с MWD, шуруповертом и любым долотом одновременно

Гидравлический генератор колебаний состоит из двух частей: генератора колебаний и ударного инструмента. Буровой раствор обеспечивает гидравлический генератор колебаний определенным расходом и энергией давления. Когда он проходит через шнек в соотношении 1:2, он приводит во вращение шнек, а винт приводит в движение подвижный диск клапана, соединенный на его нижнем конце, совершая плоскостное возвратно-поступательное движение. Во время движения площадь расположения подвижного диска клапана и неподвижного диска клапана в шахматном порядке периодически изменяется, что приводит к периодическому импульсу давления, который приводит в действие пружину на колеблющемся ниппеле, создавая определенную частоту осевого перемещения. Верхний и нижний соединенные буровые инструменты приводятся в движение, создавая слабую вибрацию.

Вибрация, создаваемая гидравлическим генератором колебаний, не повредит инструменты MWD и LWD LWD и не повлияет на сигнал системы;

Уменьшит поперечную вибрацию и колебания при кручении;

КНБК может перемещаться вверх и вниз по инструменту MWD, при этом его положение относительно свободно;

Его можно использовать с конусным и инкрустированным долотом, не повреждая долото и колонну вибрацией;

Продлевая срок службы долота PDC;

Предотвращая концентрацию вибраций и контролируя поверхность инструмента;

Улучшая режим передачи вибраций при скользящем бурении.
