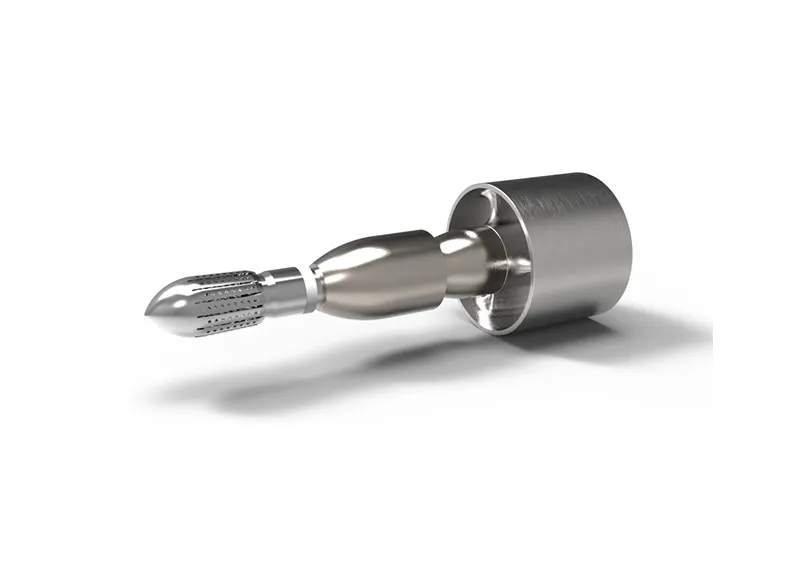

Принцип действия: Буровой раствор проходит по бурильной колонне вниз к основному клапанному узлу, где часть жидкости поступает в корпус клапана через фильтрующую головку основного клапана, в то время как остальная часть протекает через зазор между кольцом ограничения потока и корпусом основного клапана (магистральный клапан). Буровой раствор, поступающий в корпус основного клапана, достигает узла регулирующего клапана и выходит через дренажные отверстия на внешней оболочке корпуса регулирующего клапана.
Регулируйте подъем основного клапана с помощью узла регулирующего клапана, регулируя проходное сечение между кольцом ограничения потока и основным клапаном.
Подробная информация о продукте
Технические характеристики изделия
| Режим с положительным импульсом | Работает от генератора переменного тока турбины |
| Амплитуда импульсного сигнала бурового раствора | ≥100 фунтов на квадратный дюйм |
| Соленоид в блоке управляющего клапана питается от постоянного тока | Пусковое напряжение (34±8) В |
| Значение пульсаций от пика к пику | ≤200 мВ |
| Максимальная потребляемая мощность при запуске | ≤30 Вт |
| Частота срабатывания грибовидной головки | ≥2 Гц |
| Максимальная рабочая температура | 150℃ |
| Максимальное рабочее давление | 140 МПа |
| Допустимый диапазон рабочего объема | 15 л/с~63 л/с |
| Диапазон плотности бурового раствора | 0,95 г/см3~2,1 г/см3 |
| Максимальное содержание песка по объему | 1% |
НАСТРАИВАЙТЕ В СООТВЕТСТВИИ С ВАШИМИ ПОТРЕБНОСТЯМИ
Наша компания может настроить различные мощности генератора бурового раствора, источника питания выпрямителя, гидравлического модуля, общей программы бурения, прецизионных инструментов для обработки прецизионных деталей
